Historical Photos of System Equipment (Records)
系統及器材組合,逐步進化與升級的相關圖片 (陳年歷史檔案)
兩聲道系統 HiFi System
多聲道系統 Home Theatre System
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Current System 現用的系統組合
(A) 2-Channel Stereo Set Up 立體聲兩聲道系統
Mark Levinson + Krell + Avalon
(B) Multi-Channel Set Up 影院多聲道系統
Pioneer + Bollo + Integra + Lexicon + M&K Professional + Sony + Stewart
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Equipment List 使用中的器材列表
[對以下任何器材有興趣,亦可直接按下那型號,即可進入檢示相關的照片及內文]
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
HiFi Stereo Full Balanced Set Up 全平衡兩聲道組合:
[1] Mark Levinson No.31.5 Reference Transport
[2] Mark Levinson No.30.6 Reference Processor
[3] Mark Levinson No.32 Reference Preamplifier
[4] Krell FPB 250Mc Monaural Power Amplifier [Internal View 內涵]
[5] Avalon Ascendant II Speakers
[6] CSE E-500 Isolation Power Regulator





~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
AV Multi-Channel Set Up 多聲道影院組合:
全平衡 THX pm3 環迴音響系統 (Full Balanced THX pm3 Surround Sound System)

THX pm3 認證 = Professional Multi-channel Mixing and Monitoring 專業多聲道混音鑑聽
Present System 現時系統 :

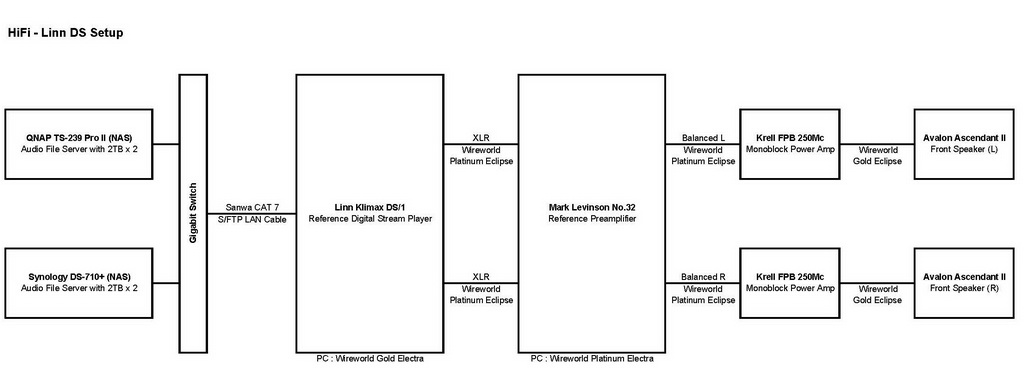

音頻系統接駁圖

視頻系統接駁圖

供電系統接駁圖

器材放置平面分佈圖

TAOC AS-3S 架上器材分佈

Latest List of AV Equipment 現使用中的影音器材
播放机
(01) 日本 Blu-ray碟機 : Pioneer BDP-09FD (1080P)
(02) 中國 HD高清播放機 : Bollo NMP-SE (1080P)
解碼及音場處理前級
(03) 日本 HD 解碼器 : Integra DTC-9.8 AV Processor (日版100V) <-- 只用其 HD 解碼/ HDMI Switch 功能
(04) 美國 前級數碼處理器 : Lexicon MC-12B V5.25 EQ THX Ultra2 [Internal View 內涵]
喇叭 (7.4 THX pm3) - 7.1 系統用 4 個重低音
(05) 美國 前置喇叭 : M&K Professional MPS 2510P x 2 THX pm3 (主動式喇叭-內置功放 2 x 150W)
(06) 美國 中置喇叭 : M&K Professional MPS 2510P x 1 THX pm3 (主動式喇叭-內置功放 2 x 150W)
(07) 美國 側環喇叭 : M&K Professional MPS 2525P x 2 THX pm3 (主動式三向發聲喇叭 -內置功放 180W + 2 x 100W)
(08) 美國 後環喇叭 : M&K Professional MPS 2510P x 2 THX pm3 (主動式喇叭-內置功放 2 x 150W)
(09) 美國 重低音1 : M&K Professional MPS 5410 x 1 THX pm3 (2 x 12" Push-Pull 雙推挽 400W)
(10) 美國 重低音2 : M&K Professional MPS 5410 x 1 THX pm3 (2 x 12" Push-Pull 雙推挽 400W)
(11) 美國 重低音3 : M&K Professional MPS 5310 x 1 THX pm3 (2 x 12" Push-Pull 雙推挽 350W)
(12) 美國 重低音4 : M&K Professional MPS 5310 x 1 THX pm3 (2 x 12" Push-Pull 雙推挽 350W)
顯視及投影
(13) 日本 投影機 : Sony VPL-VW80 1080P SXRD + Anamorphic Lens [VW80 vs HD750 比較]
(14) 韓國 液晶電視機 : Samsung LA32R51B WXGA 32" 1080i LCD TV
(15) 美國 投影幕 : Stewart LX110SFHSST 110吋 2.35:1 FireHawk SST 電動灰幕 (Gain 1.1) [屏攝1][屏攝2]
電源處理
(16) 日本 電源處理器 : CSE TX-1000 Isolation Balanceformer (平衡隔離式電源供應器)
(17) 日本 電源處理器 : CSE TX-2500 Isolation Balanceformer (平衡隔離式電源供應器)
(18) 美國 電源處理器 : Shunyata Research Hydra Model 6 Power Distribution (電源供應器)
(19) 日本 電源穩壓變壓器 : Matsunaga Stavol SVC-1500NP Automatic Voltage Regulator
(20) 日本 電源濾波拖板 : Furutech e-68 AC Power Line Receptacle / Filter
(21) 美國 電源處理器 : Topaz 91005-31 Ultra Isolation Transformer 5kVA (隔離式電源供應器)
音塲處理
(22) 意大利 調音柱 : Acustica Applicata DAAD4 x 2, DAAD3 x 4, DAAD2 x 5, DAAD Mini x 2
(23) 美國 吸音板 : RealTraps BareTraps x 4
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Stewart LX110S 2.35:1 電動灰幕及前置喇叭 M&K MPS 2510P

Sony 投影机 VW80 及變形鏡頭,側環 M&K MPS 2525P 及後環喇叭 MPS 2510P

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
AV Calibration Tools 影音調校小工具
(1) 聲壓表 : Radio Shack - Sound Level Meter (Digital) 33-2055
(2) 色度儀 : X-Rite - Colorimeter Eye One Display 2
(3) 音頻分析儀 : XTZ Room Analyzer

(4) 光度分析儀 : Gretagmacbeth - Spectrophotometer Eye One Pro


(5) 雷射角度儀 : Black & Decker - Laser Tools BDL100P

(6) 雷射水平定位儀 : "木井方" 雙十字 Laser Plumb 2V1H1C3D W8839

(7) 雷射測距儀 : Bosch Digital Laser Distance Meter DLE 40

雷射儀 Laser Tools

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Estimation of Room Mode 估算低頻駐波
長 = 6.379m,濶 = 3.512m,高 = 2.753m
Mode: 27Hz, 49Hz, 54Hz, 63Hz, 81Hz, 98Hz, 108Hz, 125Hz, 135Hz, 147Hz, .... ....

XTZ Room Analyzer 初步數據
輸入聲量是 60dB,音頻反應曲線,低頻駐波 Room Mode 在 26Hz 左右特別明顯

Full Range 全頻 (20Hz~20,000Hz) 反應

Reverberation Time - RT60 殘響

努力改善的目標 Target (音頻反應 Reference ±5dB)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
電影 Movie
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
音樂 Musical
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
紀錄片 Documentary
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
AV 小分享
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
美式、英式、IEC 插及座 US UK Plug & Socket

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~




好勁呀! 你又叫Raymond 我又叫Raymond點解我D野咁屎!!
